冷却塔大S波收水器工作原理，水滴为什么能被“截”下来？

冷却塔大S波收水器工作原理，水滴为什么能被“截”下来？

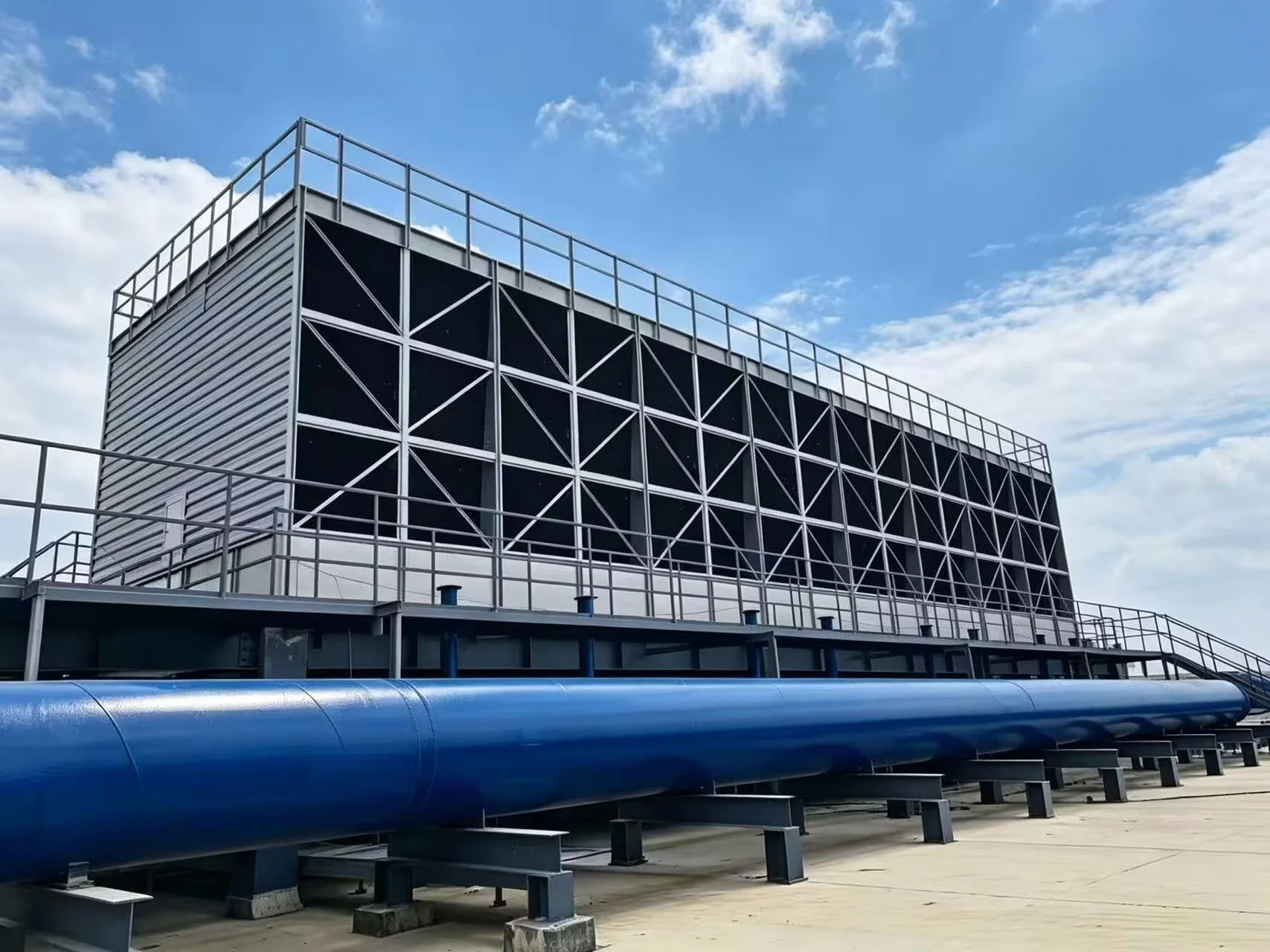

说到冷却塔，大家比较熟悉的是风机、填料和喷淋系统，但在冷却塔顶部，还有一个很重要的部件经常被忽略，那就是收水器。

尤其是在工业冷却塔中，大S波收水器比较常见。它看起来就是一组排列整齐的波形片材，但真正运行起来，却承担着减少漂水损失的重要作用。

那么，冷却塔收水器工作原理是什么？大S波结构为什么能够把水滴留下来？

其实，它的原理并不复杂，核心就是利用气流方向改变、水滴惯性和碰撞凝聚来实现收水。

一、冷却塔为什么需要收水器？

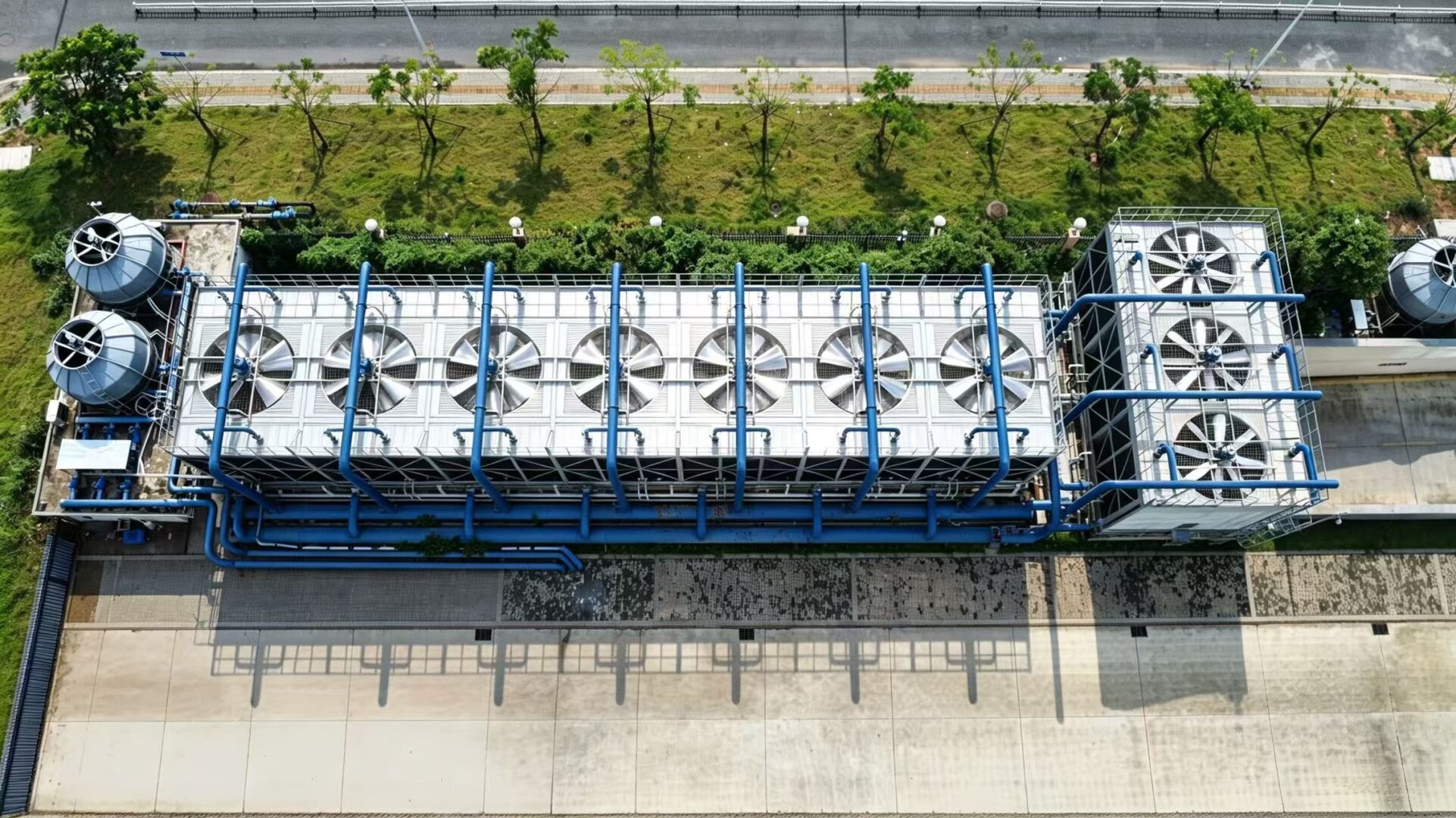

冷却塔工作时，循环水通过喷淋系统进入填料，与空气进行热交换。

风机运行后，大量空气从塔内通过，并把热量带走。但空气向上流动的过程中，不可避免会夹带一些细小水滴。

如果这些水滴直接排到塔外，就会形成漂水。

漂水量过大，一方面会造成循环水损失，需要不断补水；另一方面，水滴中可能含有盐分、药剂等物质，长期飘散还可能对冷却塔周围设备和环境造成影响。

所以，在空气排出冷却塔之前，需要通过冷却塔收水器尽可能把这些水滴截留下来。

二、大S波收水器到底是怎么工作的？

理解它的原理，可以把它想象成一条弯弯曲曲的空气通道。

空气携带水滴向上运动，经过大S波收水器时，气流会随着波形结构不断改变方向。

空气质量轻，可以顺着通道继续向上流动。

但水滴的情况不一样。

水滴具有一定的质量和惯性。当气流突然改变方向时，水滴不会立即完全跟随空气改变方向，而是继续向原来的方向运动。

这样一来，水滴就容易撞到收水器的波形片壁面。

这就是大S波收水器能够“抓住”水滴的关键。

三、水滴撞到收水器之后去哪了？

水滴被波形片截留下来以后，并不会一直附着在表面。

随着越来越多的小水滴聚集，它们会形成较大的水珠。在重力作用下，水珠沿着收水片表面向下流动，最终回到冷却塔内部的循环水系统。

也就是说，冷却塔收水器并不是把水吸住，而是通过改变气流方向，让水滴撞击、聚集，再依靠重力回流。

这也是它最基本的工作原理。

四、为什么大S波结构能够提高收水效果？

普通平直结构对水滴的拦截能力有限，而波形结构可以让空气经过多次转向。

在相同空间内，合理设计的波形片可以增加水滴与收水片发生碰撞的机会。

不过，这里也存在一个平衡。

如果收水片设计得过密，虽然可能增加水滴拦截机会，但空气通过的阻力也会增加；如果片距过大，又可能导致部分水滴直接穿过。

所以，冷却塔收水器并不是片距越小越好，而是要根据风量、风速、漂水量以及冷却塔结构进行合理设计。

五、收水器和填料的作用有什么不同？

这是维修现场比较容易混淆的两个部件。

填料主要负责增加水和空气的接触面积，让循环水充分散热，从而提高冷却效果。

而收水器主要负责拦截空气中夹带的水滴，减少漂水。

简单来说：

填料主要解决“怎么把水冷下来”；收水器主要解决“怎么减少水被空气带出去”。

两者虽然作用不同，但都属于冷却塔重要的内部部件。

六、冷却塔收水器出现问题，会有哪些表现？

如果大S波收水器出现破损、变形、老化或者安装错位，最容易出现的现象就是漂水增加。

比如以前冷却塔运行时只有少量水雾，现在塔顶明显出现水滴飞散，就需要检查收水器。

另外，如果收水器严重积垢、堵塞，也可能增加空气阻力，影响冷却塔通风。因此，在进行冷却塔维修时，不能只检查风机和填料，也应该对收水器进行检查。

七、更换大S波收水器要注意什么？

如果收水器已经严重老化或损坏，需要更换时，不能只看外形像不像。

实际选型需要考虑冷却塔型号、风量、风速、收水器材质、片型、片距、模块尺寸以及安装方式。

特别是旧冷却塔改造，最好先测量现场尺寸，再确定规格。否则即使收水器本身质量没有问题，安装不匹配，同样可能影响实际使用效果。

从原理上看，冷却塔大S波收水器的工作原理并不神秘。

它主要利用波形结构改变气流方向，再利用水滴自身的惯性，使水滴与收水片发生碰撞、聚集，最后依靠重力回流，从而减少冷却塔漂水。

因此，判断一个冷却塔收水器是否合适，不能只看材质和价格，还要看它与冷却塔风量、风速以及整体结构是否匹配。

搞清楚工作原理，后面的选型、维修和更换，也就更容易判断了。
